HRW3,FRK3高溫高壓蒸汽疏水閥

您的位置：閥門 - 疏水閥 - HRW3,FRK3高溫高壓蒸汽疏水閥 更新時間：2025-07-09 08:07:18
HRW3,FRK3高溫高壓蒸汽疏水閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    HRW3,FRK3高溫高壓蒸汽疏水閥HRW3,FRK3高溫高壓蒸汽疏水閥

    HRW3、FRK3高溫高壓蒸汽疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。

    產品名稱： 高溫高壓蒸汽疏水閥 產品型號： HRW3、FRK3
    公稱通徑： DN15～DN50 結構形式： 圓盤式
    公稱壓力： 10.0MPa～16.0MPa 連接方式： 法蘭、內螺紋、承插焊
    適用溫度： -29ºC～+425ºC 驅動方式： 自動
    閥體材質： 鉻鉬鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、蒸汽等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    HRW3、FRK3高溫高壓蒸汽疏水閥采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓，持久耐用。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5～16MPa的飽和蒸汽和過熱蒸汽工況。

    工作原理

    HRW3、FRK3高溫高壓蒸汽疏水閥是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。

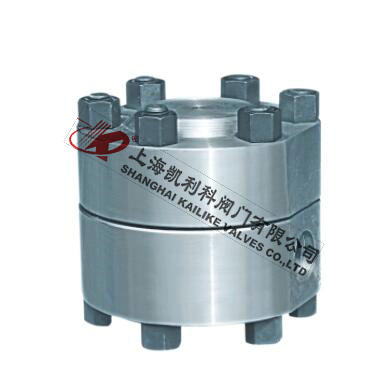

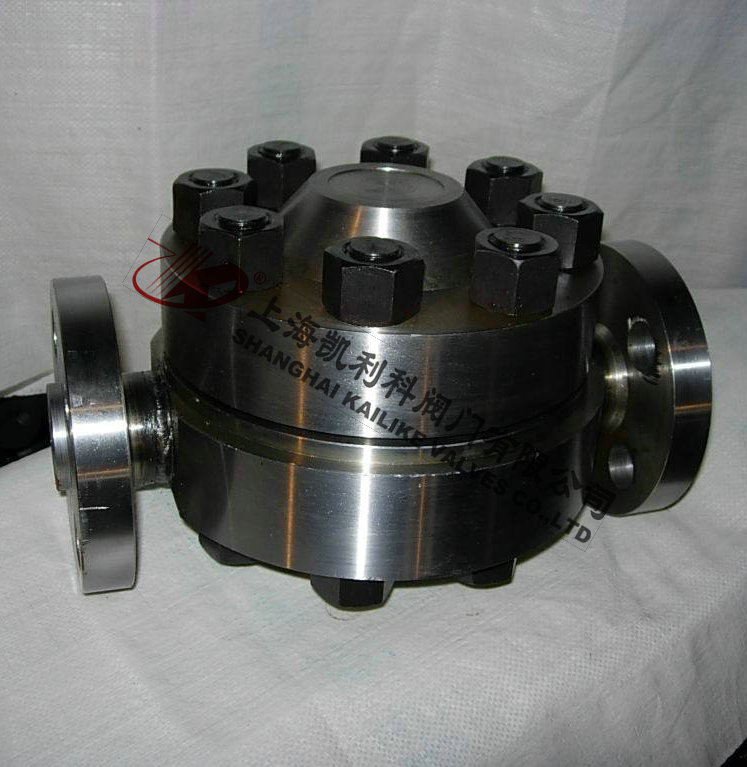

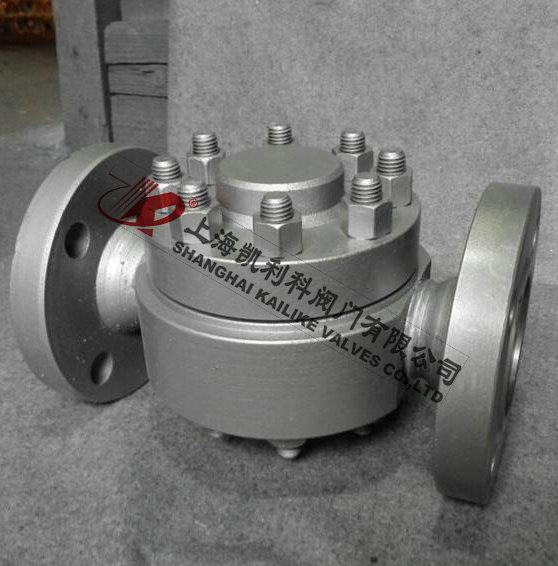

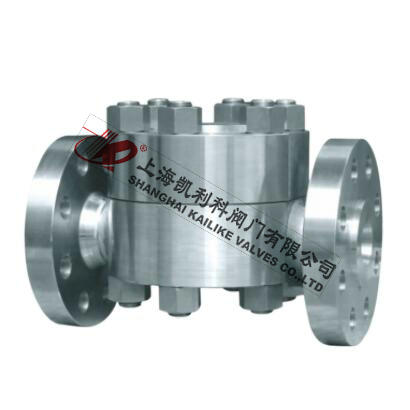

    產品圖

    排量圖


    注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
           2、壓差是指疏水閥的入口端與出口端的壓力差

    結構分析圖



    主要零部件

    序號 名稱 材料
    1 螺柱 B16
    2 螺母 20CrMo
    3 閥蓋 F22
    4 閥座蓋 F22
    5 閥片 F22
    6 墊圈 石墨
    7 閥座 F22
    8 閥套 F22
    9 石墨墊圈 304+石墨
    10 濾網 304
    11 閥體 F22
    12 墊圈 石墨
    13 閥座頂桿 F22

    外形結構圖



    主要外形尺寸

    型號 口徑DN L H h W
    CS49H-100I
    KRF-600LB
    KRF3-600LB    		 15 230 112 23 135
    20 230 112 23 135
    25 230 116 27 140
    32 320 153 33 180
    40 320 153 33 180
    50 320 157 37 195

    主要外形尺寸

    型號 口徑DN L H h W
    CS49H-160I
    KRF-900LB
    KRF3-900LB    		 15 230 112 23 135
    20 230 112 23 135
    25 230 116 27 140
    32 320 153 33 180
    40 320 153 33 180
    50 350 160 40 220

    主要外形尺寸

    型號 口徑DN L H h W
    CS69H-100I
    CS19H-100I
    HRW-600LB
    HRW3-600LB    		 15 125 112 23 135
    20 125 112 23 135
    25 130 116 27 140
    32 168 153 33 180
    40 168 153 33 180
    50 185 160 40 200

    主要外形尺寸

    型號 口徑DN L H h W
    CS69H-160I
    CS19H-160I
    HRW-900LB
    HRW3-900LB    		 15 125 112 23 135
    20 125 112 23 135
    25 145 119 30 155
    32 185 157 37 195
    40 185 157 37 195
    50 205 163 43 220


    聲明：【HRW3,FRK3高溫高壓蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HRW3,FRK3高溫高壓蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
